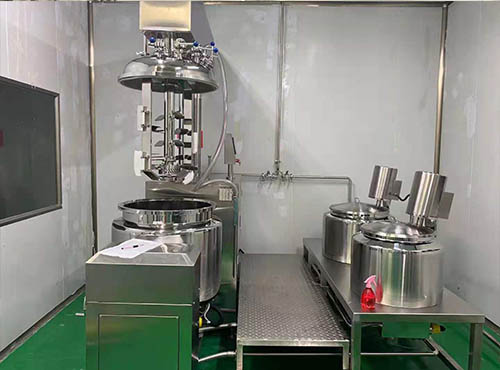

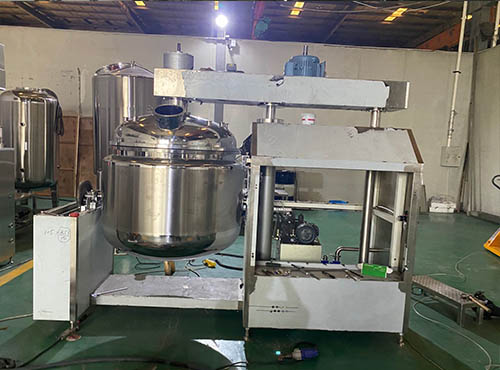

乳化搅拌罐

　　乳化搅拌罐作为食乳品、生物制药、精细化工等行业常用混合设备，集混合、高剪切、均质、乳化、加热、冷却等功能于一体，操作方便，应用广泛，设备主体均采用S304/316L不锈钢材质，耐高温、防腐蚀。乳化搅拌罐主要通过罐内搅拌装置使物料充分混合、乳化，采用密封装置，安全卫生。

　　二、乳化搅拌罐结构构成

　　乳化搅拌罐主要由罐体、封头、夹套、搅拌系统四大部分构成，另设高剪切均质乳化机、搅拌罐盖、夹套或盘管、传动装置、轴封装置、保温介质、支撑、冷却液进出口、温度传感器接口、PH自动控制系统、压力传感器、空气呼吸器、CIP接口等组件。

　　乳化搅拌罐罐体均采用S304/SUS316L不锈钢材质，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;罐盖部设置传动装置(电机或减速器)，驱动罐内搅拌罐对物料进行搅拌混合;轴封装置采用机械密封，密封性能好，筒体对外连接口采用卫生快开接头，安全卫生无死角。

　　另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。

　　三、乳化搅拌罐结构特征

　　1、乳化搅拌罐体均采用S304/316L不锈钢材质，内外表面均采用抛光处理，抛光精度Ra≤0.4,卫生无死角，可防止物料粘壁，易清洗;外罐体均经过拉丝处理;

　　2、该设备开盖式容器，采用搅拌机和高剪切乳化机混合、乳化，使物料在连续加热状态下一次完成，工艺简单，效率高;

　　3、搅拌系统采用先进变频调速装置，可根据工艺要求设定不同的搅拌速度，同时可实现搅拌过程全自动控制;罐内设有挡板，促使物料充分搅拌反应;

　　4、搅拌过程中可实现全封闭蒸汽高温在线灭菌，可实现灭菌过程的全自动控制，灭菌温度精确，机械密封，密封性能强，确保物料不受外部环境污染;

　　5、搅拌器设备选型多样化，可根据不同工艺选择桨式、锚式、框式、涡轮式、磁力搅拌器等多种类型的搅拌器设备;

　　6、乳化搅拌罐罐体设有夹套保温层，保温介质可采用聚氨酯/岩棉作为保温材质，保温性能好;同时采取循环、乳化、均质，将物料微化。

　　四、乳化搅拌罐质量标准

　　设计、制造、监检、检验执行：

　　1、《中华人民共和国特种设备安全法》

　　2、FDA 《药品生产质量管理规范》

　　3、TSG21—2016《固定式压力容器安全技术监察规程》

　　4、GB150—2011《压力容器》

　　5、NB/T47015—2011《压力容器焊接规程》

　　6、NB/T47013—2015《承压设备无损检测》

　　7、HG/T20584—2011《钢制化工容器制造技术要求》

　　五、乳化搅拌罐技术参数
