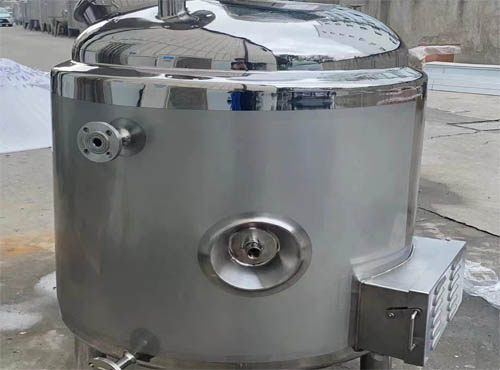

电加热搅拌罐

　　电加热搅拌罐多为带加热保温三层结构，搅主体均采用S304/316L不锈钢材质制作而成，具有耐温、耐腐蚀等特点，可根据工艺和生产需求配备不同的加热、冷却装置;具有自动加热、搅拌、控温、保温功能，传热快、适应温差大、清洗方便，广泛应用于食乳品、精细化工、生物制药等行业配比溶液的合成、酸碱中和等，溶氧速度高、混合效果好。

　　二、电加热搅拌罐结构

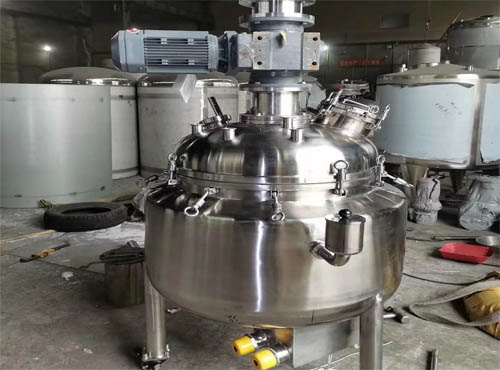

　　电加热搅拌罐主要由不锈钢罐体、封头、夹套、搅拌装置、电加热装置、冷却装置、传动装置、轴封装置、支撑、物料进出口、温度传感器接口、PH自动控制系统、压力传感器、空气呼吸器、CIP接口等构成，另配温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等，便于人工操作，简单可靠。

　　电加热搅拌罐罐体采用S304/316L不锈钢材质，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;搅拌罐盖部设置传动装置(电机或减速器)，驱动搅拌罐内搅拌器对物料进行搅拌混合;轴封装置采用专业机械密封或填料密封、法兰密封，密封性强，筒体对外连接口采用卫生快开接头，安全卫生无死角。

　　三、电加热搅拌罐结构特征

　　1、搅拌罐内外表面均采用抛光处理，抛光精度Ra≤0.4,卫生无死角，可防止物料粘壁，易清洗;外罐体经过拉丝处理;

　　2、搅拌系统采用先进变频调速装置，可根据工艺要求设定不同的搅拌速度，同时可实现搅拌过程自动控制;罐内设有挡板，促使物料充分搅拌反应;

　　3、搅拌过程中可实现蒸汽高温在线灭菌，灭菌过程可实现自动控制，灭菌温度精确;

　　4、搅拌器选型多样化，可根据不同工艺选择桨式、锚式、框式、涡轮式、磁力搅拌器等多种类型的搅拌器设备;

　　5、电加热搅拌罐罐体设有夹套保温层，保温介质可采用聚氨酯保温材质，保温性能好;

　　6、搅拌结束后可利用CIP自动旋转喷洗球进行在线清洗，高效卫生。

　　电加热搅拌罐是用电热棒加热夹套里面的传热介质，使热介质温度升到所需要的温度传热给搅拌罐内的物料，然后由测温控制仪控制电热棒使其断电恒温。

　　根据物料加热温度及使用工况不同，电加热方式通常分为电阻加热、红外线加热和介质加热(导热油、蒸汽、热水)等，可实现循环加热。

　　五、电加热搅拌罐使用维护

　　1、严格按照产品说明介绍中标注的工作压力及温度操作使用，以免造成危险;

　　2、严格遵守说明书中关于冷却、注油等方面的规定，做好设备后期的维护保养;

　　3、在使用电加热搅拌罐阀门时，缓慢转动阀杆，将阀门拧紧，压紧封面，达到理想密封效果，关闭阀门时不能用力过猛，以免造成封面损坏;

　　4、按规定对电气控制仪器设置过载保护措施，并交由专人负责。

　　六、电加热搅拌罐质量标准

　　设计、制造、监检、检验执行：

　　1、《中华人民共和国特种设备安全法》

　　2、FDA 《药品生产质量管理规范》

　　3、TSG21—2016《固定式压力容器安全技术监察规程》

　　4、GB150—2011《压力容器》

　　5、NB/T47015—2011《压力容器焊接规程》

　　6、NB/T47013—2015《承压设备无损检测》

　　7、HG/T20584—2011《钢制化工容器制造技术要求》
