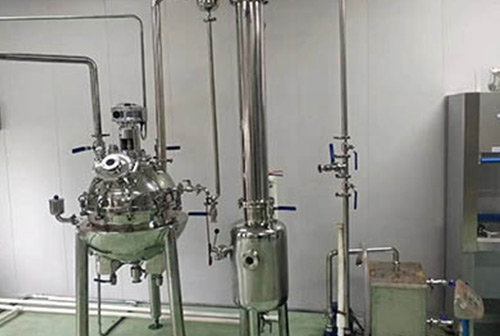

球形浓缩器

　球形浓缩器主要适用于中西药、淀粉糖、食乳品、生物制药、化工等行业对热敏性物料的浓缩、蒸馏以及有机溶媒(如酒精)等的回流浓缩提取，能有效降低对热敏性物料有效成分的破坏。

在线咨询

产品介绍

一、球形浓缩器产品概述

　　球形浓缩器主要适用于中西药、淀粉糖、食乳品、生物制药、化工等行业对热敏性物料的浓缩、蒸馏以及有机溶媒(如酒精)等的回流浓缩提取，能有效降低对热敏性物料有效成分的破坏。该设备与物料接触部分均采用不锈钢材质制造，具有良好的耐腐蚀性，广泛应用于中药、保健品等领域相关料液的真空浓缩结晶、收膏蒸馏、酒精回收等。

二、球形浓缩器结构构成

　　该设备主要由浓缩罐、加热器、冷凝器、汽液分离器、冷却器、受液罐等构成，另外配备搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。

　　球形浓缩器主体设备均采用SUS304/316L不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头，安全卫生无死角

　　球形浓缩器在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制浓缩过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印;

　　另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。

三、球形浓缩器结构特点

　　1、球形浓缩器主体设备均采用SUS304/316L不锈钢材质制作而成，内外精抛光，防止物料粘壁，不易结垢、堵塞、粘壁、起泡，容易清洗;

　　2、该浓缩器为夹套结构，冷凝器为列管式结构，冷却器为盘管式结构;

　　3、设备传热性能好，蒸发效率高，采用二效同时蒸发，二次蒸汽的到充分利用，与单效相比，能耗总量可降低40%左右，冷凝冷却面积大，回收效果好

　　4、根据工艺需要，可实现负压、常压等多种提取浓缩操作，切换阀门即可，操作简便;采取减压浓缩操作，蒸发温度低，可安装搅拌器，提高蒸发速度，防止物料粘连、减少泡沫形成，提升成品浓度;
5、整机结构紧凑，占地面积小;溶剂在设备内密闭循环使用，可减少50%以上投入量，投资小，效益高，有效降低环境污染，符合GMP标准要求。

四、球形浓缩器产品概述

规格型号		QN-300	QN-500	QN-700	QN-1000
容积（L）		300	500	700	1000
蒸发能力（kg/h）		70	120	145	195
夹套压力(MPa)		0.3
真空度(MPa)		0.09
加热面积(㎡)		1.3	1.5	2.0	2.8
冷凝面积(㎡)		3.0	5.0	7.0	10.0
耗汽（kg/h）		80	140	160	220
设备重量(kg)		380	450	630	950
外形尺寸(㎜)	长	1900	2030	2100	2335
	宽	1100	1200	1300	1520
	高	2300	2500	2600	2765

五、球形浓缩器质量标准

　　设计、制造、监检、检验执行：

　　1、《中华人民共和国特种设备安全法》

　　2、FDA 《药品生产质量管理规范》

　　3、TSG21—2016《固定式压力容器安全技术监察规程》

　　4、GB150—2011《压力容器》

　　5、NB/T47015—2011《压力容器焊接规程》

　　6、NB/T47013—2015《承压设备无损检测》

　　7、HG/T20584—2011《钢制化工容器制造技术要求》

　　8、GB/T151-2014《热交换器》
