双效浓缩器

　　双效浓缩器又称双效蒸发器，全称双效外循环浓缩器，双效外循环真空浓缩器，适用于中药、西药、葡萄糖、淀粉、乳品、化工等物料的浓缩，尤其适用于热敏性物料的低温真空浓缩。

在线咨询

产品介绍

一、双效浓缩器产品概述

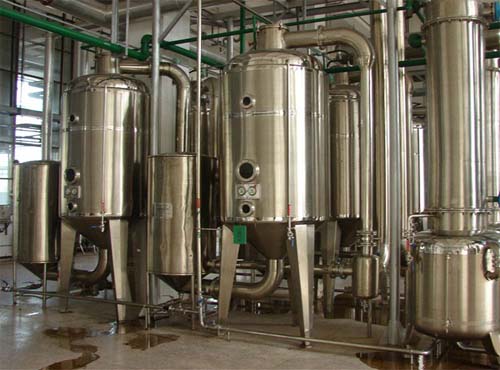

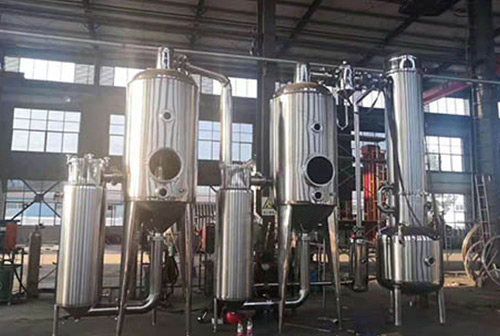

　　双效浓缩器又称双效蒸发器，全称双效外循环浓缩器，双效外循环真空浓缩器，适用于中药、西药、葡萄糖、淀粉、乳品、化工等物料的浓缩，尤其适用于热敏性物料的低温真空浓缩。双效浓缩器由一效列管加热器、一效蒸发室、二效列管加热器、二效蒸发器、冷凝冷却器、真空溶媒回收罐、(板式换热器、真空缓冲罐)组成。在双效生产时利用一效蒸发室的二次蒸汽供应二效加热室，二效充分利用一效的热量，节省热量，节能环保，省时省力。

一、双效浓缩器产品特点

　　1、节能效益，按SJN-1000型计算，年节约蒸汽3500吨左右，节约水9吨左右，节约电8万度左右，折合人民币10-15万元(与单效对比)。

　　2、双效浓缩器采用负压外加热自然型循环式的蒸发方式，蒸发速度快，浓缩比大，可达1.1-1.35(一般中药浸膏)。

　　3、双效浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部投资。

　　4、多功能操作特点：(1)可回收酒精浓度80% ;(2)单效、双效、三效可以反复并锅收膏;(3)可以间歇、连续进料。

　　5、双效浓缩器与物料接触部分均采用不锈钢制作。外形美观。加热器、蒸发器外面均设有保温
层，保温层外用不锈钢薄板制作外壳，表面做镜面或亚光处理。

三、双效浓缩器的选型参数

型号	SN-500	SN-1000	SN-1500	SN-2000	SN-3000
蒸发能力（KG/H清水）	500	1000	1500	2000	3000
蒸汽压力Mpa	0.05-0.09
耗能量（KG/H）	200	400	600	800	1000
外形尺寸（m）	5×1.6×3.5	5.5×2×3.7	6×2×4.2	8×1.4×4.2	10×2×5.2
一效蒸发温度℃	85
二效蒸发温度℃	75
双效蒸发温度℃	55
一效真空度Mpa	0.04
二效真空度Mpa	0.06
双效真空度Mpa	0.08
耗水量（T/H）	6-20
设备重量（KG）	2500	3900	5400	6500	7500

四、双效浓缩器的质量标准

　　根据用户不同需求，可采用执行的设计、制作、检验标准如下：

　　1. FDA 《药品生产质量管理规范》2010年版

　　2.《医药工业洁净厂房设计规范》(GB50457-2008)

　　3. GMP药品生产自动化管理规范

　　4. GB150.1~150.4-2011《压力容器》

　　5. NB/T47003.1-2009《钢制焊接常压容器》
