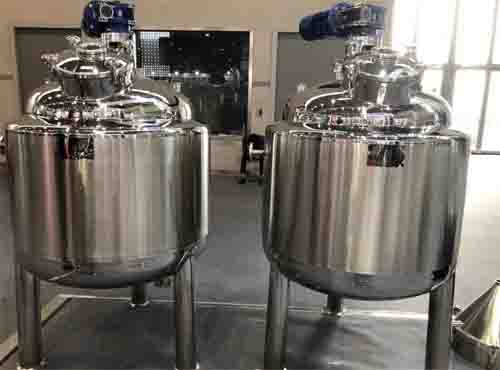

夹套换热反应釜

夹套换热反应釜主要由搅拌容器(包含罐体和夹套)、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。夹套换热反应釜夹套设计为空心结构

在线咨询

产品介绍

一、夹套换热反应釜产品概述

　　夹套换热反应釜主要由搅拌容器(包含罐体和夹套)、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。夹套换热反应釜夹套设计为空心结构，内流通冷热介质，为工艺生产提供能量。夹套换热反应釜多为中、低压压力容器。夹套换热反应釜规格可按需设计。

二、夹套换热反应釜产品的组成　　

　　搅拌装置由搅拌器和搅拌轴组成，夹套换热反应釜搅拌形式通常由工艺设计而定，有锚式、浆式、蜗轮式、推进式或框式。

　　传动装置是为带动搅拌装置设置的，夹套换热反应釜主要由电机、减速器、联轴器和传动轴等组成;
　　夹套换热反应釜一般根据夹套加热形式分类，分为：电热棒加热、蒸汽加热、导热油循环加热反应釜。夹套换热反应釜开孔数量、规格或其它要求可根据用户要求设计、制作。

三、夹套换热反应釜参数表

规格型号	筒体尺寸	功率(一般物料)		备注
规格型号	筒体尺寸	电机功率(KW)	搅拌转速(R/min)	备注
FYF--50	400×400MM	0.55KW	0-1500
FYF--100	500×500MM	0.75KW	0-1500
FYF--150	500×600MM	0.75KW	0-1500
FYF--200	600×600MM	1.1KW	0-1500
FYF--300	800×800MM	1.5KW	0-1500
FYF--500	800×1000MM	1.5KW	0-1500
FYF--1000	1000×1100MM	2.2KW	0-1500
FYF--2000	1200×1500MM	4KW	0-1500
FYF--3000	1400×1500MM	5.5KW	0-1500
FYF--4000	1500×1800MM	7.5KW	0-1500
FYF--5000	1600×2000MM	7.5KW	0-1500

四、夹套换热反应釜设计、制造、检验、验收执行标准

　　1、《中华人民共和国特种设备安全法》

　　2、FDA 《药品生产质量管理规范》

　　3、TSG21—2016《固定式压力容器安全技术监察规程》

　　4、GB150—2011《压力容器》

　　5、NB/T47015—2011《压力容器焊接规程》
