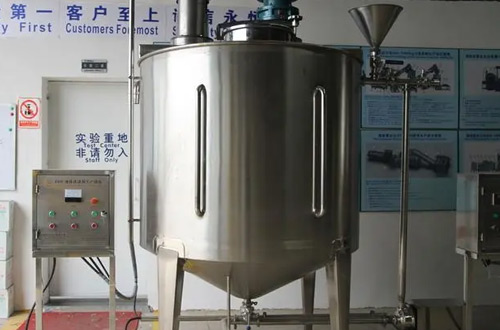

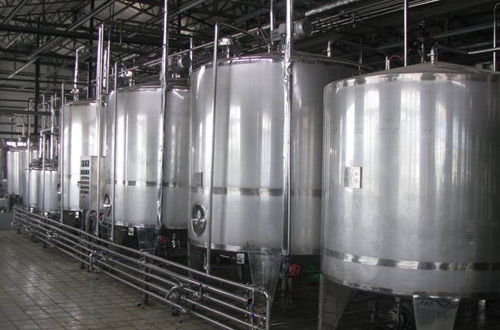

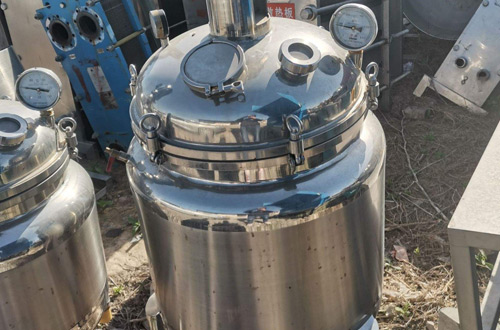

调配釜

调配釜为双层或三层的立式结构的钢制容器设备，广泛应用于树脂、食品、建材、饮料、化工、制药、生物工程、涂料、果酒、颜料、调味品、精细化工、油脂、科研等行业中常用的中间缓冲、储液、搅拌、调配设备。

在线咨询

产品介绍

一、调配釜概述
　　
调配釜为双层或三层的立式结构的钢制容器设备，广泛应用于树脂、食品、建材、饮料、化工、制药、生物工程、涂料、果酒、颜料、调味品、精细化工、油脂、科研等行业中常用的中间缓冲、储液、搅拌、调配设备。

二、调配釜产品结构组成

　　调配釜由釜体、上下封头、搅拌器、支承、传动装置、轴封装置等组成。釜体与封头可采用法兰密封联结或焊接联结，可根据工艺要求开进料、出料、观察、测温、测压、蒸汽分馏、安全放空等工艺管孔。

　　1、罐盖上部配置有传动装置(电机或减速器)，由传动轴驱动电加热搅拌罐内的搅拌器。

　　2、液位计形式:玻璃管液位计\静压传感式液位计\超声波液位计\射频电容式液位计等。

　　3、罐体结构形式有：上活动盖，下锥体(或椭圆、蝶形封头)结构，上活动盖，下斜底结构，上下椭圆(蝶形)封头结构，上下锥形封头结构。

　　4、搅拌装置:罐顶中(偏)心搅拌,搅拌形式有框式\锚式\推进式\桨叶式等。

　　5、支脚形式:可调节三棱锥形式或者圆管式。

　　6、电加热搅拌罐轴封装置可采用机封或填料、骨架油封等多种形式(根据用户需要确定)。

三、调配釜产品性能特点

　　1、不锈钢材质具有优良的机械性能，可承受较高的工作压力，也可承受块状固体物料加料时的冲击。

　　2、具有很好的耐腐蚀性能，无生锈现象。

　　3、传热效果好，升温和降温速度较快。

　　4、有良好的加工性能，可按工艺要求，制成各种不同形状和结构的反应锅。锅壁可打磨抛光，使之不挂料，便于清洗。

四、调配釜技术参数

规格型号	外形尺寸	总功率(一般物料)		备注
规格型号	外形尺寸	电机功率(KW)	搅拌转速(R/min)	备注
FYF--50	700×700×1600MM	0.55KW	0-150
FYF--100	800×800×1700MM	0.75KW	0-150
FYF--150	800×800×1800MM	0.75KW	0-150
FYF--200	900×900×1800MM	1.1KW	0-150
FYF--300	900×900×2000MM	1.5KW	0-150
FYF--400	1000×1000×2000MM	1.5KW	0-150
FYF--500	1100×1100×2000MM	1.5KW	0-150
FYF--1000	1200×1200×3300MM	2.2KW	0-150
FYF--2000	1600×1600×3200MM	4KW	0-150
FYF--3000	1700×1700×3600MM	5.5KW	0-150
FYF--4000	1800×1800×3800MM	7.5KW	0-150
FYF--5000	2000×2000×4000MM	7.5KW	0-150
FYF--10000	2400×2400×6000MM	15KW	0-150

　
五、调配釜质量标准

　　设计、制造、监检、检验执行：

　　1、《中华人民共和国特种设备安全法》

　　2、FDA 《药品生产质量管理规范》

　　3、TSG21—2016《固定式压力容器安全技术监察规程》

　　4、GB150—2011《压力容器》

　　5、NB/T47015—2011《压力容器焊接规程》

　　6、NB/T47013—2015《承压设备无损检测》

　　7、HG/T20584—2011《钢制化工容器制造技术要求》

　　
